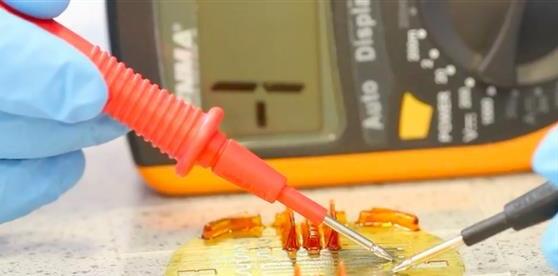

近日，英国诺丁汉大学的研究人员开发出了一种利用喷墨打印和UV固化来打印全功能电路的方法。电路既包括导电的金属油墨，也包括绝缘的聚合物油墨，这一全新的工艺也在3D打印电子学的领域引起了不小的轰动。这种突破性的打印工艺结合了2D电子电路打印以及3D打印，可用于生产多材料产品，例如3D天线和纯3D打印传感器。

　　这项新技术中最重要的是加速导电油墨的固化过程，而UV光正是用来固化这些油墨的，并不作为传统的热源使用，这意味着多层的打印可以在不到一分钟的时间内完成。

　　除此之外，该工艺可以同时打印、固化一部分的导电和绝缘部分，有助于制造完全定制的电子元件，并且可以缩短设计和制造过程。

　　这项新的3D打印技术的核心之处就在于导电油墨中的银纳米颗粒，它们可以有效的吸收紫外光。研究人员发现，50nm范围的颗粒可以在380-420nm的范围内吸收光。所吸收的UV能量会被转变成为热能，蒸发掉导电油墨溶剂中的化学溶剂，并将银纳米颗粒熔合。20s的UV光照射，可以实现大约0.5μΩ.M的电阻率。

　　相邻的印刷液体不受银纳米粒子加热的影响，但也通过紫外光固化形成为完整的固体部分。这种双重功能让研究人员制造出了功能性的多材料产品，因为银颗粒油墨和液体单体可以在一次性完成固化。诺丁汉大学的CFAM主任称，这一突破可能会对行业以及公众产生重大的影响。
